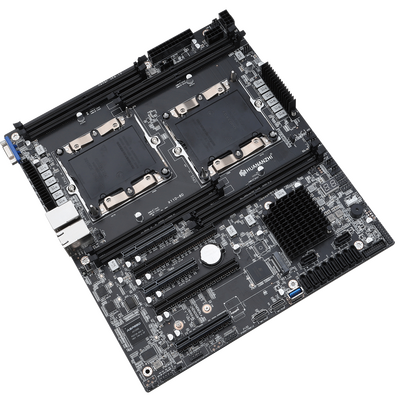

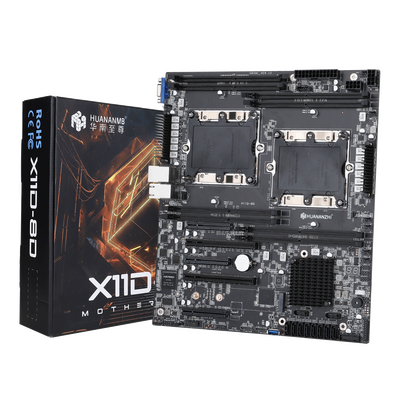

Материнская плата 2 x LGA3647 HUANANZHI X11D-8D DUAL 8 х DDR4 2933 МГц 1 x M2 Nvme VGA, SSI CEB

Серверная двухпроцессорная материнская плата HUANANZHI X11D-8D DUAL Motherboard

Основные характеристики мат. платы:

Main chipset Intel C621

CPU Socket Support lntel LGA3647，Supports Intel Xeon first and second generation dual processors

Memory slot 8 x DDR4 memory slot

Memory standard Support single processor four channel DDR4 2933/2666/2400/2133MHz，Max support1TB

Storage interface 10xSATA3.0 interfaces

Expansion Slots 2xPCI Express3.0X16，3xPCIExpress3.0x8

Expansion interface1x M.2 2280 NVME PCIE X4 3.0，2xOCULink PCIE3.0x4

Soud Track non

Network Card 2xIntel I210 Gigabit Ethernet Port，1xIPMI remote management port Ruiyu RTL8211E

Power interface 24PIN+8PIN+8PIN

FAN PIN 8xFAN PIN

Power supply 6+6-phase power supply PCB layers 16-layer PCB

Dimension 305 * 265 mm 12" x 10.5" SSI CEB (ATX)

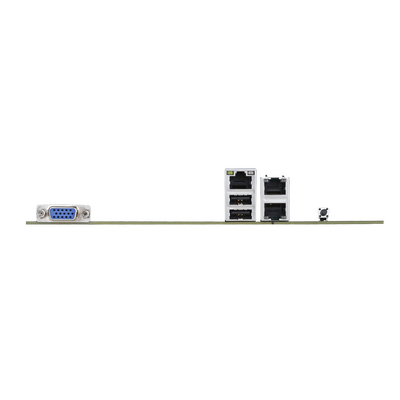

Rear panel interface 2xUSB2.0，2x RJ45 Network card interface，1xRJ45 Management interface，1xVGA

Front panel interface

1 x USB2.0 pin，1 x USB3.0 pin，1 x USB3.0，1 x TPM pin，1 x COM pin，1xMotherboard buzzer，

1 x JPMBUS pin，1 x JVR1 pin，1 x JSTBY1 pin， 1 xJINTR1 pin，1 x JRTC1 pin，1 x JSTBY1 pin，1 x JINRT1 pin，1 x JUID1 pin，

1x JME pin，1 x JRTC1 pin，1 x JNVMEK1 pin，1 x JVRDB1 pin，1 x JCPUOSKT pin，1 x JTAG1T pin，1 x JUART5 pin，1 x JFP1 pin

Management Headquarters ASPEED AST2500 (BMC）Support IPMI2.0

BIOS AMI UEFI BIOS

Packing list 1 x Motherboard，1x SATA data cable，1xWarranty card

Удаленное управление: Контроллер управления платой на базе чипа ASPEED AST2500 (BMC) поддерживает IPMI 2.0, 1 локальную сеть xIPMI на интерфейсе задней панели.
Эта технология обеспечивает дистанционное управление компьютерной системой и мониторинг её состояния.

IPMI – это интеллектуальный интерфейс управления платформой. Вот его основные функции:

- мониторинг состояния оборудования;
- восстановление работоспособности сервера удаленно или в ручном режиме;
- осуществление управления периферийными устройствами;
- ведение журнала логов;
- хранение информации об используемом оборудовании.

Если во время изменения сетевых настроек упало SSH соединение, то благодаря IPMI можно удаленно изменить настройки и восстановить связь.

AST2500, как и все BMC-контроллеры, питается от материнской платы и может управлять сервером, если тот не обесточен. Если классическая консоль KVM работает от iGPU в чипсете сервера, то веб-интерфейс IPMI использует графику BMC. А так как BMC — это полностью автономный контроллер, не зависящий от состояния операционной системы и аппаратной составляющей сервера, то ему просто необходима собственная графика.

Технические характеристики AST2500:

Встроенный CPU 800 МГц ARM11
SDRAM память 800Mbps DDR3/1600Mbps DDR4 SDRAM / 16-bit data bus width / Up to 1Gb / ECC option
Флэш-память Флэш-память SPI
Video-Over-IP Video Redirection up to 1920x1200 / YUV444/YUV420 Video Compression / 24 bits video compression quality
USB-Over-IP USB 2.0 virtual hub controller with 5 devices supported / USB 1.1 HID device controller
VGA PCIe VGA/2D Controller / 1920x1200@60Hz 32bpp
VGA Drivers:
-RHEL
-SLES
-Solaris
-Ubuntu
-FreeBSD
-Fedora
-Windows Server 2008 R2 (WHQL logo'ed)
-Windows Server 2012 R2 (WHQL logo'ed)
LAN Dual 10/100/1000M bps MAC
Технология 456-pin 19mmx19mm TFBGA package

Примечание:

- Важно !!! для данной платы необходим очень качественный блок питания от 600 Вт, именно с двумя линиями питания процессоров - 2 х 8 pin 12 V !

Гарантия - 1 год.
